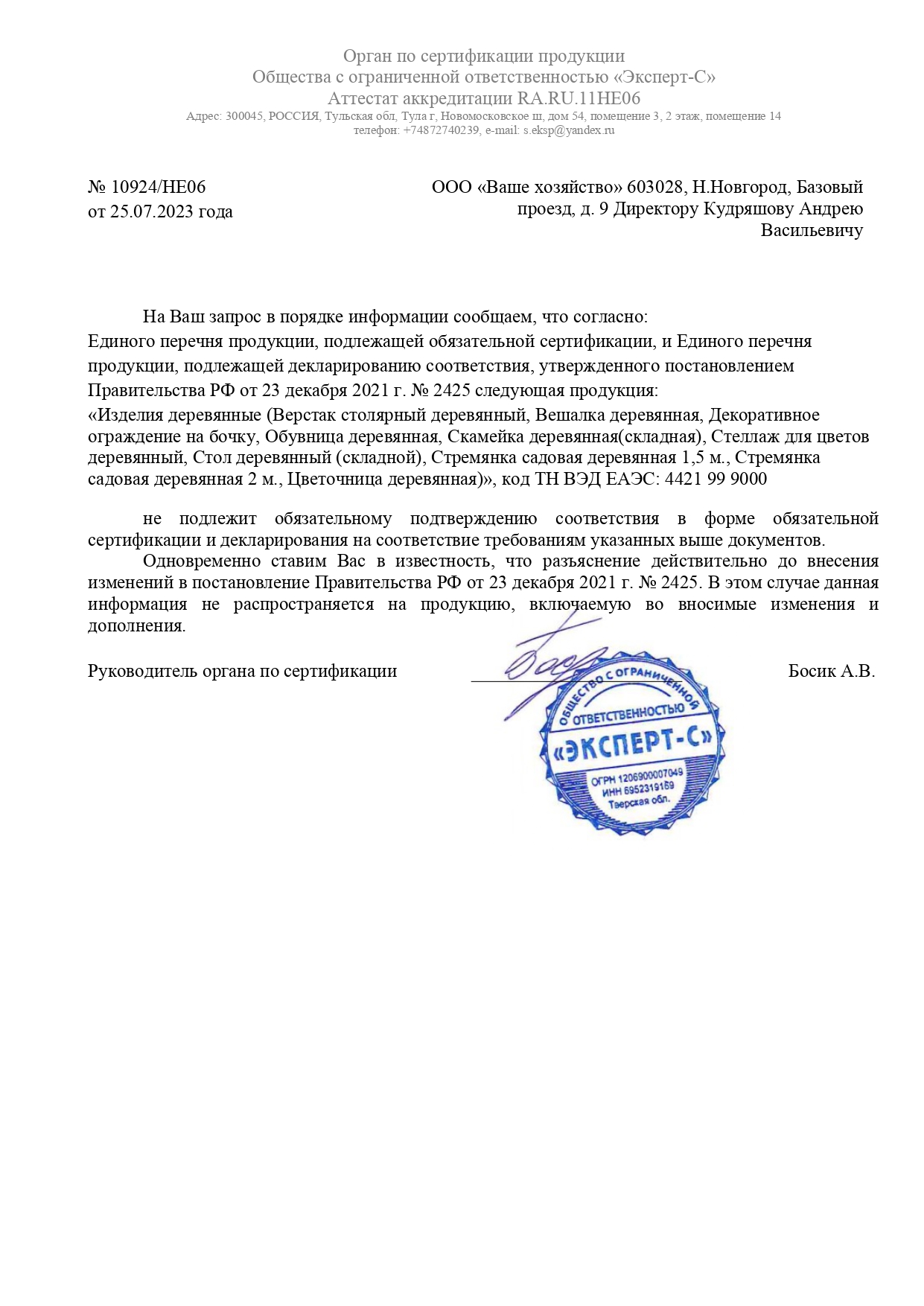

Сертификаты

Стремянка садовая деревянная 2 м

Стремянка деревянная для работы на высоте. Легко монтируется и демонтируется. В отличии от алюминиевых стремянок ее цена более доступна. Практически отсутствует риск со стороны дачных воришек!

* Внимание! Для самостоятельной сборки.

Технический паспорт

1. НАЗНАЧЕНИЕ ИЗДЕЛИЯ

Лестница-стремянка садовая большая 2-х метровая предназначена для работ на дачных, садовых участках, в т.ч. при обрезке деревьев, сборе плодово-ягодных культур, опрыскивании деревьев против болезней, для выполнения работ по окрашиванию или мелкому ремонту различных садовых конструкций и садовых домиков, атакже для применения в быту.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Максимально допустимая нагрузка с учётом веса работающего 100 кг
Длина ступени 700, 640, 570, 510, 450, 380 мм
Ширина ступени 50 мм
Расстояние между ступенями 230 мм
Масса не более 8 кг

3. КОМПЛЕКТ ПОСТАВКИ

Лестница-стремянка садовая 2-х метровая 1 шт.
Паспорт 1 экз.

4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Лестница-стремянка садовая представляет собой конструкцию, изготовленную из древесины твердых пород.

Лестница относится к изделиям переносным и передвижным. Лестница имеет складывающуюся конструкцию и рассчитана для размещения одного работающего в зоне проведения работ.

Лестница должна легко устанавливаться в рабочее положение, без применения приспособлений и инструмента.

5. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

  • Соблюдайте максимально допустимую нагрузку на лестницу (кг);
  • При использовании лестницы вне помещения не работайте при плохих погодных условиях или сильном ветре;
  • Избегайте сильных боковых нагрузок, например, при сверлении стены;
  • Проверяйте лестницу на повреждения перед каждым использованием. Не используйте повреждённую или неисправную лестницу.


Запрещается работать:

— при каких-либо неисправностях лестницы;

— при замасленных и сильно загрязнённых ступенях;

— на сырой и скользкой поверхности.

Запрещается:

— устанавливать лестницу на какие-либо дополнительные
подставки;

— нагружать сверх допустимой нагрузки;

6. ПОДГОТОВКА ИЗДЕЛИЯ К РАБОТЕ

Лестница должна использоваться в правильном положении. Следите за правильным углом наклона, ступени должны быть строго перпендикулярны к полу, лестница должна быть полностью раскрыта;

Обеспечьте устойчивость лестницы. Установите её на горизонтальной, нескользкой и достаточно твёрдой поверхности.

7. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ

Лестница-стремянка садовая соответствует техническим условиям ТУ 9693-063-47533666-2014 и признана годной для эксплуатации.


8. ХРАНЕНИЕ

При хранении должно быть исключено влияние любых вредных факторов и соблюдены инструкции производителя.

Не оставлять под дождём и надолго под прямыми солнечными лучами. Хранить в сухом помещении.

9. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Предприятие-изготовитель гарантирует соответствие лестницы-стремянки садовой требованиям технических условий при соблюдении потребителем условий транспортирования, хранения и эксплуатации.

Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию.

Гарантийный срок хранения (в упаковке производителя, без эксплуатации) — 10 лет.

Инструкция по сборке

    Сборка стремянки осуществляется на ровной по­верхности с твердым по­кры­ти­ем. Освободить изделие от транс­порт­ной тары. Разложить детали для сборки (см. спецификацию).

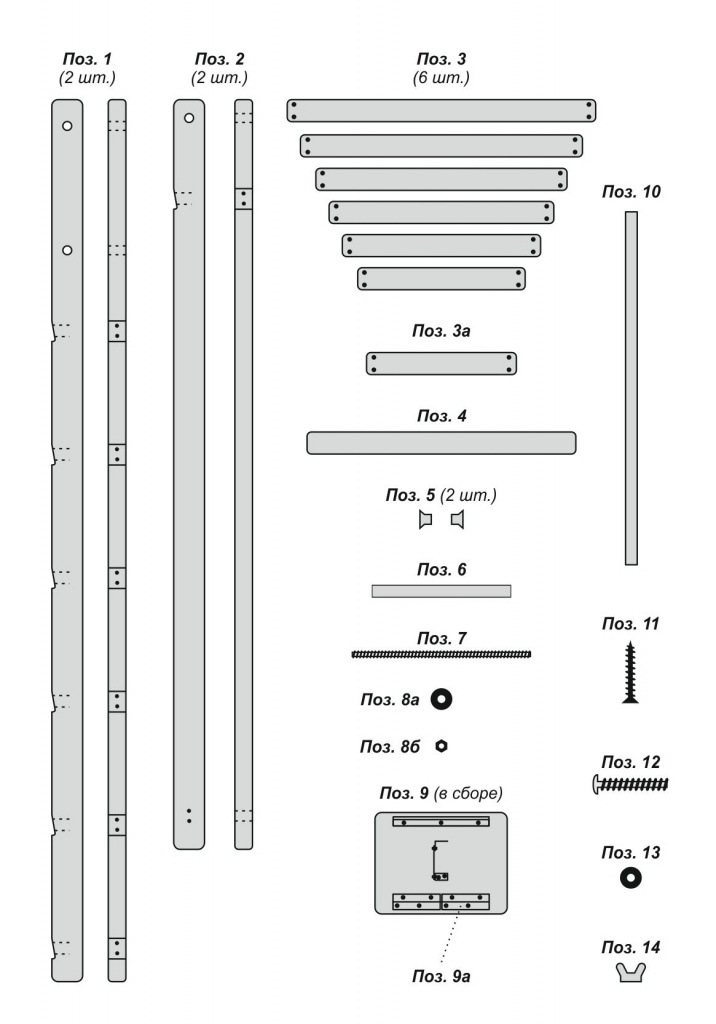

Спецификация

  • 1. Стойки передние, 2000 x 70 x 20 мм (2 шт.).
  • 2. Стойки задние, 1705 x 70 x 20 мм (2 шт.).
  • 3. Ступени разной длины: 700, 640, 570, 510, 450, 380 x 50 x 20 мм (всего 6 шт.).
  • 3а. Ступень 340 x 50 x 20 мм (1 шт.).
  • 4. Распорная планка деревянная, 610 мм (1 шт.).
  • 5. Декоративные втулки, 40 x 27 мм (2 шт.).
  • 6. Распорка пластмассовая, 230 мм, Ø 25 мм (1 шт.).
  • 7. Шпилька, Ø 8 мм, L = 310 мм (1 шт.)
  • 8а. Шайба Ø вн. 8 мм, Ø внешн. 24 мм (2 шт.).
  • 8б. Гайка Ø 8 мм (2 шт.).
  • 9. Площадка 300 x 230 x 12 мм (1 шт.).
  • 9а. Рояльная петля 150 x 35 мм (1 шт.).
  • 10. Ограничительный ремень L = 800 мм (2 шт.).
  • 11. Саморез оцинкованный, 3,5 x 50 мм (32 шт.).
  • 12. Винт Ø 6 мм, L = 50 мм (2 шт.).
  • 13. Шайба Ø вн. 6 мм, Ø внешн. 24 мм (2 шт.).
  • 14. Гайка-барашек Ø 6 мм (2 шт.).

Спецификация стремянки садовой 2 м

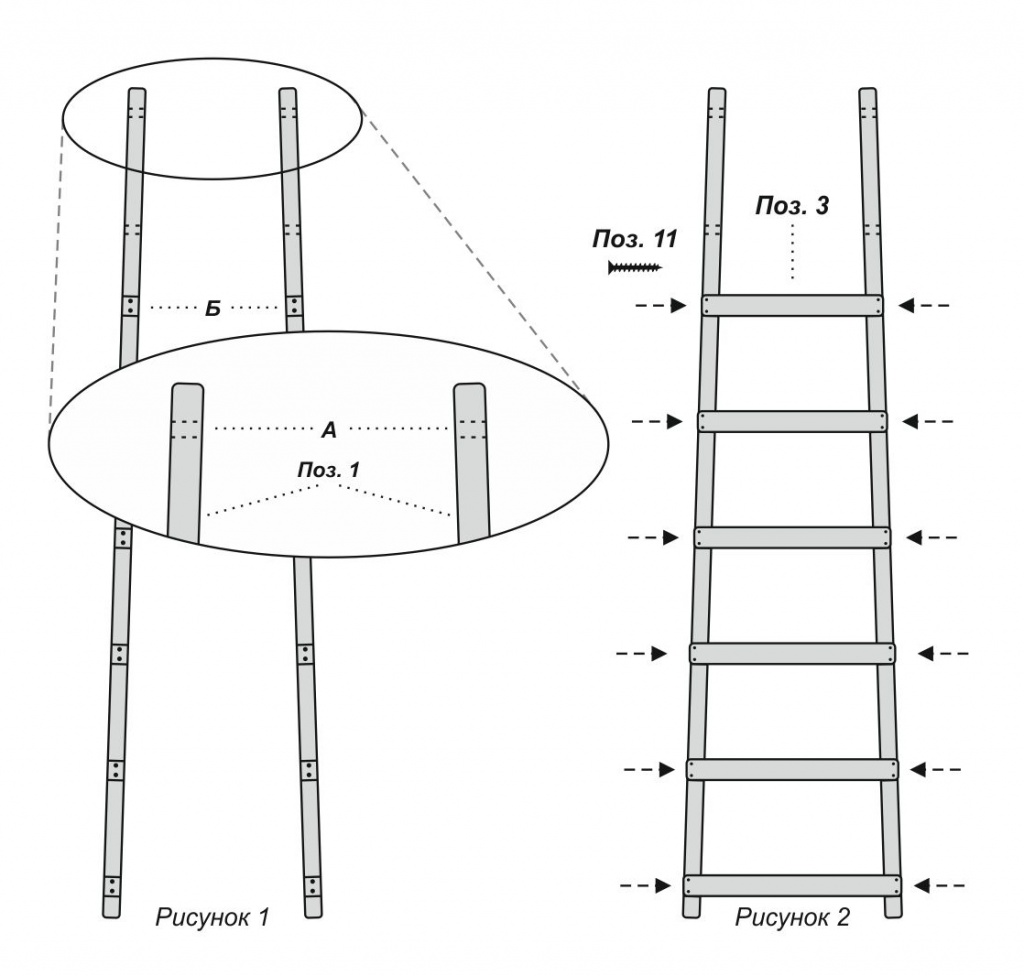

  • 1. Положить две передние стойки с про­пи­лен­ными пазами (поз. 1) с просверленными ­от­верс­тиями A в одну сторону (рис. 1).

  • 2. Разложить ступени (поз. 3) по убы­ва­­ю­щей длине в сторону просверленных концов (ступени торцованы под углом и имеют разную длину) (рис. 2).

  • 3. Закрепить детали ступенек саморезами (поз. 11) в пропиленных пазах (рис. 2).

  • 4. Установить верхнюю стяжку (см. ниже):

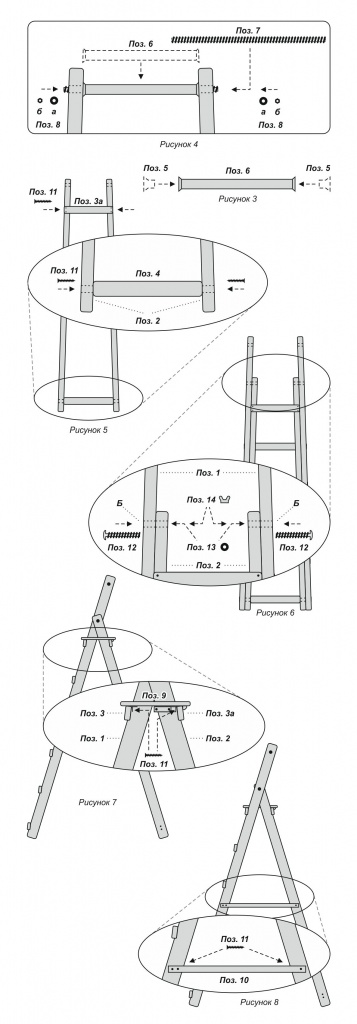

  • 4.1. В пластмассовую распорку (поз. 6) установить пластиковые декоративные втулки (поз. 5) (см. рис. 3).
  • 4.2. Получившееся изделие установить между верх­ними частями лестницы, напротив просверленных отверстий (рис. 4).

  • 4.3. В отверстия вставить шпильку (поз. 7) (рис. 4).
  • 4.4. На концы шпильки одеть шайбы (поз. 8а), навернуть и закрепить гайки (поз. 8б).
  • 5. Перевернуть собранную конструкцию нижней стороной кверху.
  • 6. Две задние стойки (поз. 2) соединить планкой (поз. 4) в соответствии с рис. 5 при помощи саморезов (поз. 11).
  • 7. В верхней части задних стоек закрепить ступень (поз. 3а) при помощи саморезов (поз. 11) (рис. 5).
  • 8. Положить собранные задние стойки внутрь изделия так, чтобы совпала сверловка деталей в верхней части (рис. 6, отверстие Б).

  • 9. В просверленные отверстия Б с каждой стороны вставить винты (поз. 12), на концы которых одеть шайбы (поз. 13) и накрутить гайки-барашки (поз. 14) в соответствии с рис. 6.
  • 10. Установка площадки (рис. 7):

  • 10.1 Прикрепить рояльую петлю (поз. 9а) 4-мя саморезами (поз. 11) к верхней ступеньке (поз. 3).
  • 10.2 Ограничитель площадки прикрепить 2-мя саморезами (поз. 11) к верхней крепежной планке задней стойки (поз. 3а).
  • 11. Посередине двух длинных стоек с боковых сторон двумя саморезами с шайбами закрепить ограничительный ремень (поз. 10) (рис. 8) на расстоянии 600 мм от нижнего края.

  • 12. Стремянку рекомендуется окрасить или пропитать составами с защитными антисептическими свой­ствами.


Скачать изображение ↓

Стремянка 2 м в сборе
