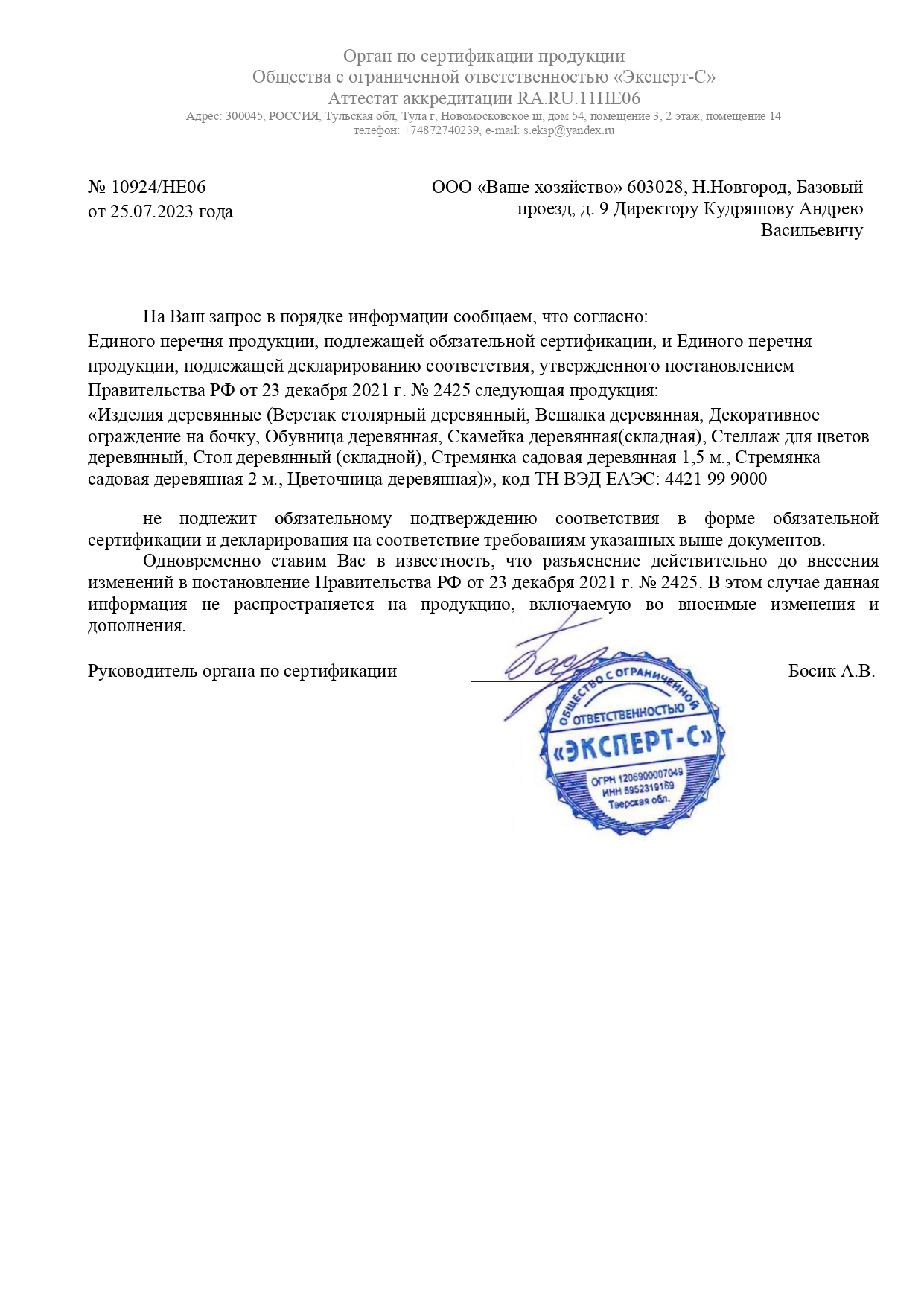

Сертификаты

Стремянка садовая деревянная 1,5 м

Стремянка деревянная для работы на высоте. Легко монтируется и демонтируется. В отличие от алюминиевых стремянок ее цена более доступна. Практически отсутствует риск со стороны дачных воришек!

* Внимание! Для самостоятельной сборки.

Инструкция по сборке.

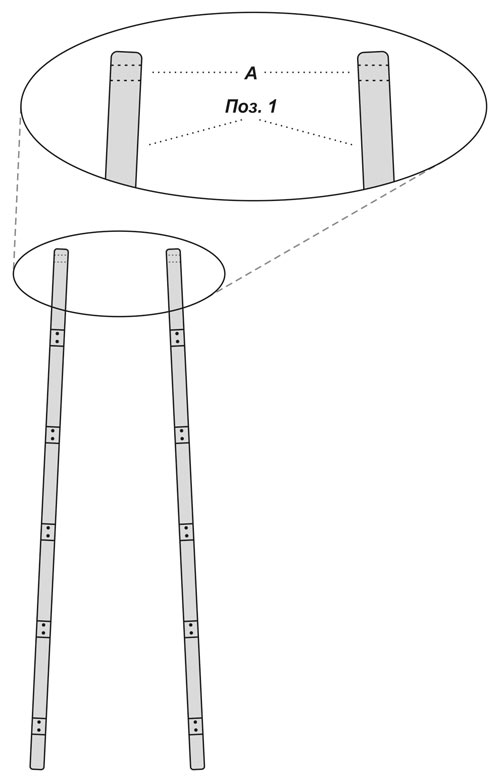

Сборка стремянки осуществляется на ровной поверхности с твердым по­кры­ти­ем. Освободить изделие от транс­порт­ной тары. Разложить детали для сборки (см. спецификацию). 1. Положить две боковины с про­пи­лен­ными пазами (поз. 1) с просверленными ­от­верс­тиями A в одну
сторону (рис. 1).
Рис. 1
2. Разложить ступени (поз. 2) по убы­ва­­ю­щей длине в сторону просверленных концов (ступени торцованы под углом и имеют разную длину) (рис. 2).
vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-2.jpg
Рис. 2
  • 3. Закрепить детали ступенек саморезами (поз. 11) в пропиленных пазах (рис. 2).
  • 4. Перевернуть собранную конструкцию нижней стороной кверху.

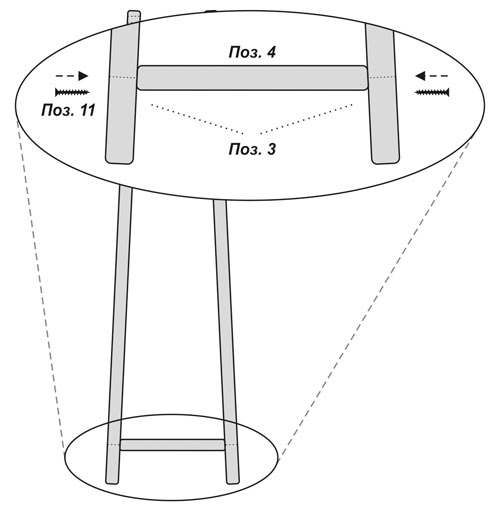

  • 5. Два задних упора (поз. 3) соединить планкой (поз. 4) в соответствии с рис. 3 при помощи саморезов.
vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-3.jpg
Рис. 3

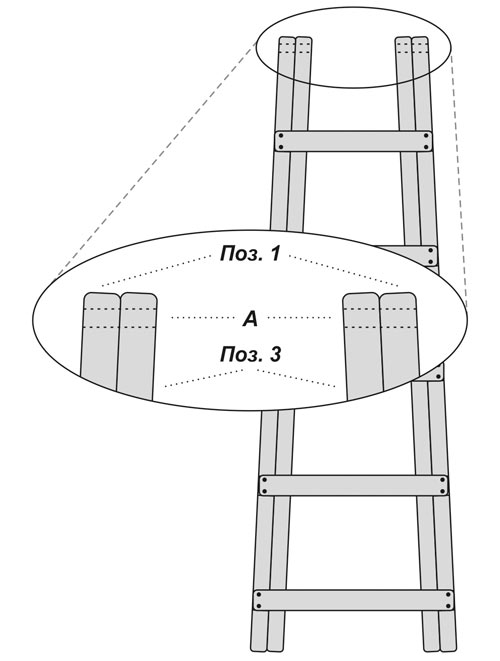

6. Положить собранные упоры внутрь изделия так, чтобы совпала сверловка деталей в верхней части (рис. 4).
vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-4.jpg
Рис. 4
  • 7. Установить верхнюю стяжку (см. ниже):
  • 7.1. В пластмассовую распорку (поз. 6) установить пластиковые декоративные втулки (поз. 5) (см. рис. 5).

vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-5.jpg
Рис. 5

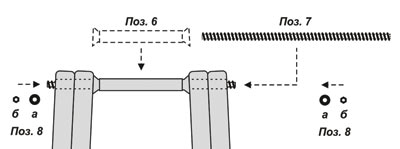

7.2. Получившееся изделие установить между верх­ними частями лестницы, напротив просверленных отверстий (рис. 6).

vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-6.jpg

Рис.6

  • 7.3. В отверстия вставить шпильку (поз. 7) (рис. 6).
  • 7.4. На концы шпильки надеть шайбы, навернуть и закрепить гайки (поз. 8).
  • 7.5. Надеть декоративные колпачки (поз. 9).

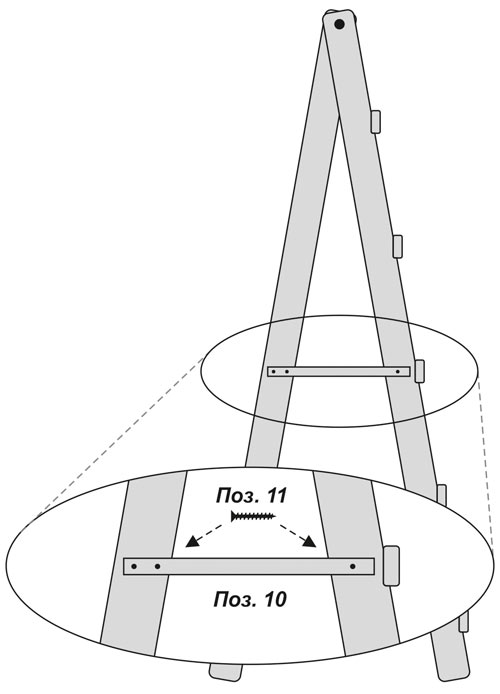

  • 7.6. Посередине двух длинных деталей с боковых сторон двумя саморезами с шайбами закрепить ограничительные ремни (поз. 10) (рис. 7) на расстоянии 0,6 м от нижнего края.

vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_instruktcija-7.jpg

Рис. 7

  • 8. Стремянку рекомендуется окрасить или пропитать составами с защитными антисептическими свой­ствами.

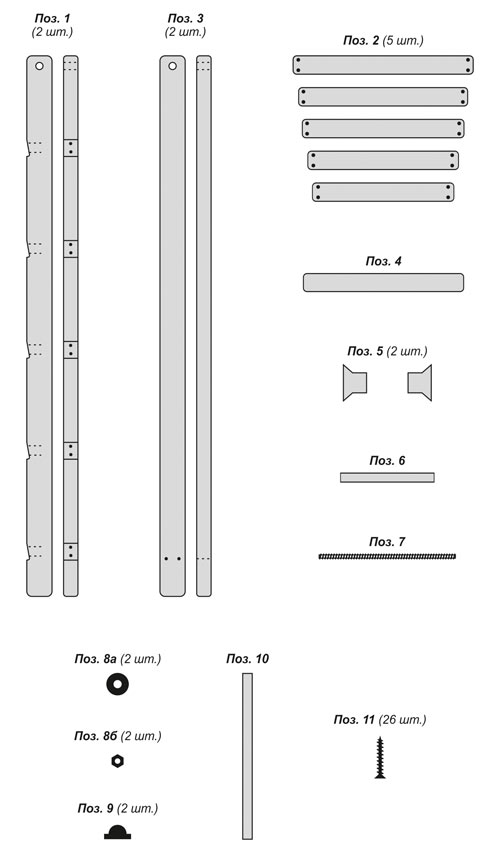

Спецификация

  • 1. Боковина, 1500 × 70 × 20 мм (2 шт.).
  • 2. Ступени разной длины, 490, 460, 440, 410, 385 × 50 × 20 мм (5 шт.).
  • 3. Задние упоры, 1500 × 70 × 20 мм (2 шт.).
  • 4. Планка, 445 × 50 × 20 мм (1 шт.).
  • 5. Декоративные втулки, 40 × 30 мм (2 шт.).
  • 6. Пластмассовая распорка, 260 мм (1 шт.).
  • 7. Шпилька, Ø 8 мм, L = 380 мм (1 шт.).
  • 8а. Шайба Ø вн. 9 мм, Ø внешн. 23 мм (2 шт.).
  • 8б. Гайка Ø 8 мм (2 шт.).
  • 9. Декоративные колпачки (2 шт.).
  • 10. Ограничительный ремень L = 460 мм (1 шт.).
  • 11. Саморез оцинкованный, 8 × 40 мм (26 шт.).

vhoz_derevjannye_izdelija_dlja_sada_stremjanka_sadovaja_derevjannaja_1,5m_2014_specifikacija.jpg

Спецификация
